Ống Thép Carbon API 5L GR.B, X42, X46, X52, X56, X60, X65, X70, X80

Công Ty Thép Hoàng Thiên chuyên cung cấp Ống Thép Carbon API5L GR.B X42, X46, X52, X56, X60, X65, X70, X80 tiêu chuẩn PSL1 và PSL2 xuất xứ Trung Quốc, Hàn Quốc, Nhật Bản.
Ống Thép Carbon API 5L GR.B, X42, X46, X52, X56, X60, X65, X70, X80

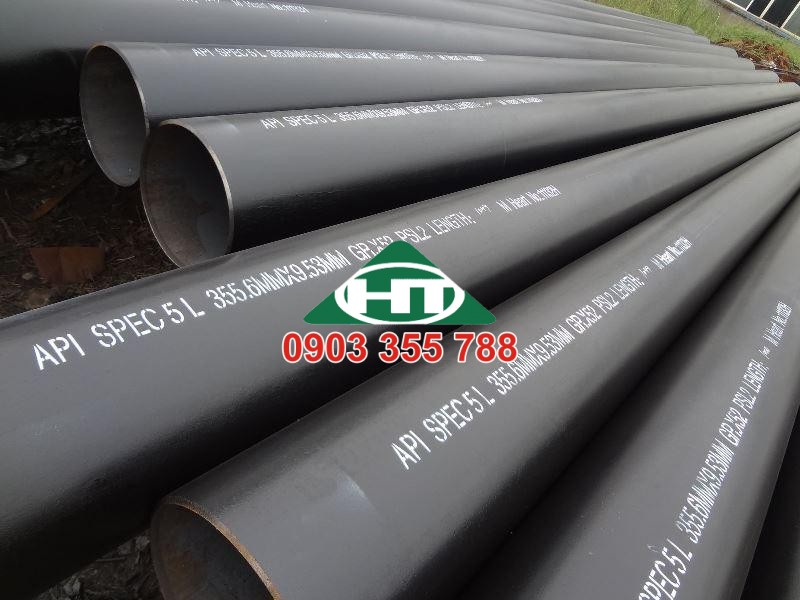

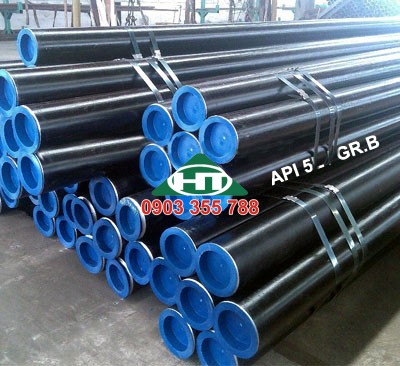

ỐNG THÉP CARBON API5L GR.B
ỐNG THÉP CARBON API5L GR.B

Tiêu chuẩn kỹ thuật và ứng dụng của thép ống API 5L:

  • Ống thép carbon API 5L bao gồm  ống đúc  và ống  hàn. Gồm  có ống khối lượng tiêu chuẩn, ống ren cường lực, ống trơn khối lượng tiêu chuẩn, ống trơn khối lượng thường, ống trơn đặc biệt, ống trơn cường lực; cũng như chuông, cổ trục định tâm và ống liền mạch (TFL).

  • Mục đích của tiêu chuẩn này là cung cấp một tiêu chuẩn ống thích hợp cho việc giám định vật liệu sử dụng làm đường ống vấn chuyển khí, nước, hóa chất, dầu bao gồm cả khí và dầu tự nhiên.

  • Tiêu chuẩn API 5L kết hợp với  tổ chức tiêu chuẩn hóa quốc tế ISO 3183, quy định vật liệu, trang thiết bị, cấu trúc hệ thống ống vận chuyển sử dụng trong công nghiệp hóa dầu, hóa chất dầu khí, khí gaz tự nhiên. Cam kết kỹ thuật tiêu chuẩn được xác định thành 2 mức độ cơ bản PSL (Product Specifications Levels) của yêu cầu kỹ thuật: PSL1 và PSL2. PSL1 là tiêu chuẩn chất lượng cho đường ống; PSL2 chứa thêm hóa chất, tính chất cơ khí và đặc trưng kỹ thuật.

  • Các lớp X42, X46, X52, X56, X60, X65, X70, X80.  "X" hàm nghĩa sức cong tối thiếu  (trong psi 000) của đường ống được sản xuất theo tiêu chuẩn này.

Thành phần hóa học của Ống thép carbon API 5L GR.B, X42, X46, X52, X56, X60, X65, X70, X80 theo tiêu chuẩn PSL1:

Thép ống API 5L PSL 1

GRADE

Thành phần hóa học Tính chất cơ lý
C (Max) Mn (Max) P (Max) S (Max) Sức căng  ( Min ) Sức cong ( Min )
Psi X 1000 Mpa Psi X 1000 Mpa
A25 CL   I 0.21 0.60 0.030 0.030 45 310 25 172
CL  II 0.21 0.60 0.030 0.030
A 0.22 0.90 0.030 0.030 48 331 30 207
B 0.26 1.20 0.030 0.030 60 414 35 241
X42 0.26 1.30 0.030 0.030 60 414 42 290
X46 0.26 1.40 0.030 0.030 63 434 46 317
X52 0.26 1.40 0.030 0.030 66 455 52 359
X56 0.26 1.40 0.030 0.030 71 490 56 386
X60 0.26 1.40 0.030 0.030 75 517 60 414
X65 0.26 1.45 0.030 0.030 77 531 65 448
X70 0.26 1.65 0.030 0.030 82 565 70 483



Thành phần hóa học của Ống thép carbon API 5L GR.B, X42, X46, X52, X56, X60, X65, X70, X80 theo tiêu chuẩn PSL2:

Thép ống API 5L PSL 2
GRADE Thành phần hóa học Tính chất cơ lý

(Max)
Mn
(Max)

(Max)

(Max)
Tensile Yield C. E.      IMPACT ENERGY
Psi x 1000 Mpa Psi x 1000 Mpa PCM IIW J FT/LB
B 0.22 1.20 0.025 0.015 60 - 110 414 - 758 35 - 65 241 - 448 0.25 0.43 T/L 27/41 T/L 20/30
X42 0.22 1.30 0.025 0.015 60 - 110 414 - 758 42 - 72 290 - 496 0.25 0.43 T/L 27/41 T/L 20/30
X46 0.22 1.40 0.025 0.015 63 - 110 434 - 758 46 - 76 317 - 524 0.25 0.43 T/L 27/41 T/L 20/30
X52 0.22 1.40 0.025 0.015 66 - 110 455 - 758 52 - 77 359 - 531 0.25 0.43 T/L 27/41 T/L 20/30
X56 0.22 1.40 0.025 0.015 71 - 110 490 - 758 56 - 79 386 - 544 0.25 0.43 T/L 27/41 T/L 20/30
X60 0.22 1.40 0.025 0.015 75 - 110 517 - 758 60 - 82 414 - 565 0.25 0.43 T/L 27/41 T/L 20/30
X65 0.22 1.45 0.025 0.015 77 - 110 531 - 758 65 - 82 448 - 565 0.25 0.43 T/L 27/41 T/L 20/30
X70 0.22 1.65 0.025 0.015 82 - 110 565 - 758 70 - 82 483 - 565 0.25 0.43 T/L 27/41 T/L 20/30
X80 0.22 1.90 0.025 0.015 90 - 120 621 - 827 80 - 102 552 - 705 0.25 0.43 T/L 27/41 T/L 20/30

a. Đối với mỗi giảm 0,01 % so với nồng độ tối đa quy định cho carbon, tăng 0,05 % so với nồng độ tối đa quy định cho mangan là cho phép, lên đến tối đa là 1,65 % cho> lớp B, nhưng < X52; lên đến tối đa là 1,75 % cho các lớp > X52, nhưng < X70; và lên đến tối đa là 2,00 % cho lớp X70

b . Tổng của niobi, vanadium, và nồng độ titan là < 0,06 % .

c . Trừ khi có thoả thuận khác, 0.50 % tối đa cho đồng, 0,30 % tối đa cho niken, 0,30 % tối đa cho crom, và 0,12 % tối đa cho molypden.

TÍNH CHẤT CƠ LÝ CỦA THÉP ỐNG API 5L

Việc phân chia lớp thép theo Tiêu chuẩn thép ống API 5L cho đường ống. Phân chia thành 2 lớp A và B. Lớp thép cường lực có ký hiệu X với sức cong tối thiếu của ống, được tính kilopound trên mỗi inch vuông  ( được viết tắt Ksi). Ví dụ, X60 có sức cong tối thiểu 60 ksi.

Tính chất cơ lý:

API 5L Grade Yield Strength
min.
(ksi)
Tensile Strength
min.
(ksi)
Yield to Tensile Ratio
(max.)
Elongation
min.
%1
A 30 48 0.93 28
B 35 60 0.93 23
X42 42 60 0.93 23
X46 46 63 0.93 22
X52 52 66 0.93 21
X56 56 71 0.93 19
X60 60 75 0.93 19
X65 65 77 0.93 18
X70 70 82 0.93 17
X80 80 90 0.93 16

Độ dãn dãi của thép ống API 5L biến đối theo mỗi mẫu kích thước. Giá trị được thể hiện là 0.2 inch2 mỗi mẫu.

CÔNG TY TNHH ĐẦU TƯ TM - XNK HOÀNG THIÊN
VPĐD:479/22A Đường Tân Thới Hiệp 07, Phường Tân Thới Hiệp, Quận 12, TP.HCM
Email: thephoangthien@gmail.com
Hotline: 0903 355 788 Website: Thephoangthien.com
